技術指標
1、公稱口徑
滿管式：DN（20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、500、600）
2、連接方式
法蘭卡裝型：標配配有安裝法蘭，規格可以定制。
法蘭連接型：本體自帶法蘭，規格可以定制。
3、公稱壓力：
液體用 1.0，1.6，2.5，4.0及以上，30MPa以內
氣體及蒸汽用 1.0，1.6，2.5，4.0及以上，30MPa以內
4、介質溫度(℃)
（ -200~160）℃ 用于低溫液體、氣體
（-40~250）℃ 用于液體、氣體、飽和蒸汽和過熱蒸汽
(-40~400)℃ 用于過熱蒸汽
5、準確度
常規：±1.0% 特殊標定：±0.75%
6、本體，旋渦發生體，測頭體材料
304 用于常規低腐蝕介質 (標準供貨)
316L 用于常規腐蝕、食品等介質
哈氏合金 用于高腐蝕性介質
鈦合金 用于高腐蝕性介質
7、適用介質
氣體：空氣、氧氣、氮?dú)狻⑻烊粴狻⒁夯瘹狻睔獾雀鞣N氣體。
液體：水、輕油、液化石油、酸液、堿液等各種化工液體。
蒸汽：飽和蒸汽和過熱蒸汽。
8、流速范圍
液體： （0.3~7）m/s 氣體：（3~60） m/s 蒸汽：（3~70）m/s
9、供電電源
DC24V、電池供電3.6VDC、可同時支持 24VDC 和 3.6V 鋰電池供電
10、防爆標志
本安型 Ex ia II C T4~T6 Ga: Ex iaD 20 T135℃
隔爆型 Ex d II C T6 Gb；Ex tD A21 IP66 T80℃
11、防護等級
IP65 用于室內外安裝
IP68 適用于水浸場合安裝
12、環境條件
環境溫度 （-40~+55）℃
相對濕度 （5~90）%
大氣壓力 （86~106 ）kPa
主要特點：
1、液晶點陣顯示，直觀明了。帶有中英文兩種版本，供用戶選擇。
2、具有軟件頻譜分析功能，不僅可以寬量程測量流量，而且也提高了儀表抗干擾能力。
3、具有儀表系數最多有10段的非線性修正功能，大幅提高儀表的線性度。
4、可測量蒸汽、液體、一般氣體等介質。對應的顯示單位，有默認的，也可根據需要進行選擇。
5、可檢測介質的溫度與壓力并進行自動補償和壓縮因子自動修正，可直接檢測氣體的標準體積流量。
6、無機械轉動部件，不易腐蝕，可靠度高、穩定性好，長期工作無需維護。
7、采用微功耗設計，整機功耗在1W以內，既能用內電池長期供電運行，又可由外電源供電運行。
8、采用獨特的四片壓電陶瓷貼片壓電傳感器技術和電路處理技術，有效地抑制因管道振動對儀表帶來的影響，使計量更為準確可靠。
9、按流量頻率信號，可將儀表系數分十段自動進行線性修正，可根據用戶需要提高儀表的計量精度。
10、具備啟停記錄、日記錄、定時間間隔記錄三種記錄可選擇。
11、流量計表頭可 180°旋轉，安裝使用簡單方便。
確定型號
流量計選型
渦街流量計的選型正確與否，將直接影響到儀表能否正常運行，因此設計單位和用戶應首先做好以下準備工作，以保證選型合理、正確：
※ 確認儀表用途，一般分為流量控制、一般計量或用于貿易結算；
※ 確定在管道上的具體安裝位置，找出可能影響儀表正常工作的環境因素；
※ 認真核對測量流體的工藝參數如：壓力、溫度、黏度、流量范圍等。

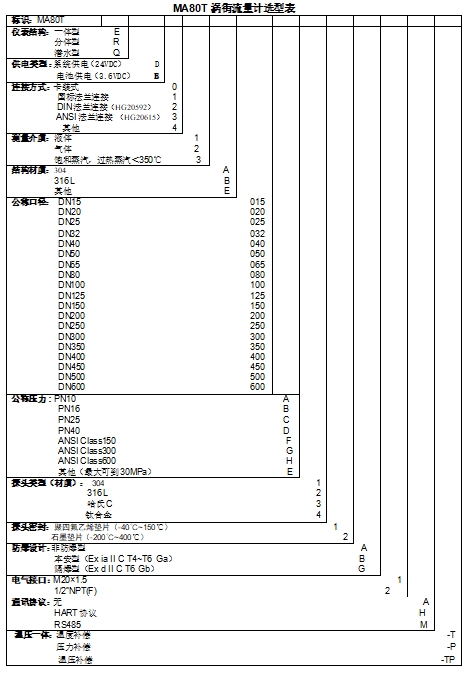

選型表說明
1.流量計標識
MA80T
2. 儀表結構
E 一體型 — 傳感器信號處理電路部件與表體結合成一個整體。
適用于絕大多數應用場合。結構簡單合理，價格較低，為一般用戶選用。
R 分體型 — 傳感器信號處理電路部件與表體分離，可離開管道，單獨安裝。
適用以下場合：1）管內介質溫度高；
2）環境溫度高、濕度高；
3）儀表安裝位置為高空。
將分離部件安裝在便于調試、觀察讀數的位置。分隔距離為10米以內。
Q 潛水型 — 分體型的另一種形式。
適用以下場合：易被水浸沒的工藝現場。
3.供電類型
D 系統供電（24VDC），表頭液晶顯示瞬時流量和累計流量，可同時輸出（4-20）mA信號和脈沖信號；
B 電池供電（3.6VDC），表頭液晶顯示瞬時流量和累計流量。
4.連接方式
0 卡裝式 — 傳感器用法蘭和螺栓卡裝在管道上。出廠時帶卡裝法蘭、密封墊和螺栓。價格較低，推薦選擇。
1 國標法蘭連接 — 表體有國標法蘭，與用戶管道上的國標法蘭連接。
2 DIN法蘭連接 — 表體上為DIN標準法蘭。
3 ANSI法蘭連接 — 表體上為ANSI標準法蘭。
4 其他要求表體法蘭可以特殊定制
注意：1）一般情況下，推薦采用法蘭卡裝式流量計。它比法蘭連接式流量計結構更緊湊，價格更低。
2） 要慎重選用DIN/ANSI標準的流量計。DIN/ANSI儀表的實際口徑與GB國標管道內徑不一致，只有已經確認現場管道是DIN/ANSI管道的情況下，才選用DIN/ANSI標準的流量計。
5. 測量介質
1 液體 — 冷水、熱水、各種油品、液化石油氣、各種化工液體（高粘度的油類需加熱，使黏度降低）。
2 氣體 — 壓縮空氣、氧氣、天然氣、石油氣以及各種化工氣體。
3 飽和、過熱蒸汽＜350℃ — 飽和蒸汽，和溫度低于350℃的過熱蒸汽（允許短時超過350℃）。
6.結構材質
A 304 — 適用于絕大多數介質。為標準供貨，價格低，供貨期短。
B 316L — 用于腐蝕性較強，或食品醫藥工業的介質。
7.公稱口徑
每一個數字對應一個公稱口徑。儀表的實際內徑與公稱口徑相同。
8.公稱壓力
A PN10 — 一般大口徑（＞DN150）選用。
B PN16 — 一般大口徑（＞DN150）選用。
C PN25 — 小口徑或大口徑選用。
D PN40 — 小口徑或大口徑選用。
E 其他 — 特殊供貨，PN≤30MPa，供貨期8周。
9.探頭類型（材質）
1 304
2 316L
3 哈氏C合金
10.探頭密封
1 聚四氟乙烯 O型圈（-40~150）℃ — 低溫使用。
2 石墨墊片（-200~400）℃ — 高溫使用。
11.防爆設計
A 非防爆型
B 本安型 — 本安防爆標志：Ex ia II C T4~T6 Ga: Ex iaD 20 T135℃
G 隔爆型 — 隔爆防爆標志：Ex d II C T6 Gb；Ex tD A21 IP66 T80℃
注意：在爆炸危險現場，應采用防爆型流量計。由于隔爆型儀表不準用于0類危險場所，同時隔爆型儀表不允許在現場帶電打開外殼進行電路調整，所以，建議用戶盡量采用本安型防爆流量計。只有在特殊情況下才考慮選用隔爆型流量計。
12.電氣接口
1 M20×1.5
2 1/2”NPT(F)
13.通訊協議
A 無
H HART協議
M RS485通訊
14.溫壓一體
-T — 溫度補償，渦街流量計本體上只加裝溫度傳感器（Pt100/Pt1000），轉換器可顯示介質溫度。
-P — 壓力補償，渦街流量計本體上加裝壓力傳感器，轉換器可顯示介質壓力。
-TP — 溫度、壓力補償，渦街流量計本體上同時加裝溫度傳感器和壓力傳感器，轉換器可同時顯示介質溫度和壓力。
